雙閘(Z44T-10)
Z44T－10型DN100鐵制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為黃銅（Z44T）、公稱壓力PN10，閥體材料為灰鑄鐵Z44T-10的閘閥。
產品描述
主要性能規范
公稱壓力PN(MPa) | 試驗壓力Ps(MPa) | 適用溫度(℃) | 適用介質 | |
強度 | 密封 | |||
1.0 | 1.5 | 1.1 | ≤120 | 水 蒸汽 油品 |
主要零件材料
零件名稱 | 閥體 閥蓋 閘板 | 密封面 | 閥桿 | 墊片 |
材料 | 灰鑄鐵 | 銅合金 | 2Cr13 | 石棉板 |

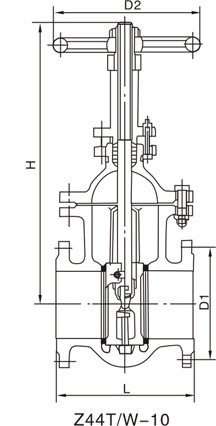

主要外形尺寸 連接尺寸及重量
公稱通徑 | L | D | D1 | D2 | b | Z-?d | f | H | D0 | 重量 |
50 | 180 | 160 | 125 | 100 | 20 | 4-?18 | 3 | 260 | 180 | 14 |
65 | 195 | 180 | 145 | 120 | 20 | 4-?18 | 3 | 300 | 180 | 17 |
80 | 210 | 195 | 160 | 135 | 22 | 4-?18 | 3 | 345 | 200 | 20 |
100 | 230 | 215 | 180 | 155 | 22 | 8-?18 | 3 | 395 | 200 | 22 |
125 | 255 | 245 | 210 | 185 | 24 | 8-?18 | 3 | 478 | 240 | 36 |
150 | 280 | 290 | 240 | 210 | 24 | 8-?23 | 3 | 558 | 240 | 39 |
200 | 330 | 335 | 295 | 265 | 26 | 8-?23 | 3 | 720 | 320 | 60 |
250 | 380 | 390 | 350 | 320 | 28 | 12-?23 | 3 | 852 | 320 | 110 |
300 | 420 | 440 | 400 | 368 | 28 | 12-?23 | 4 | 990 | 400 | 165 |
