Z73X手動漿液閥
用途及特點:
本閥采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證良好的密封性。在刀板上端安裝有硬聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。本閥適用于液漿污水、泥漿、煤漿、砂漿、礦漿、爐渣水及煤粉等工業管路上的介質輸送。本閥結構短、重量輕、閥體通道流暢，實現介質無卡阻，沉積適用于任何位置安裝,使用壽命長。
Z73X型手動漿液閥結構特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為手動型式
主要零件材料:
零件名稱 | 閥體 | 閘板 | 密封圈 | 閥桿 | 填料 | 螺母 |
Z73X | 灰鑄鐵 | 不銹鋼 | 合成橡膠 | 不銹鋼 | 聚四氟乙烯 | 球墨鑄鐵 |
主要性能規范
公稱壓力PN（MPa) | 試驗壓力（MPa) | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | |||
0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤100℃ |
1.0 | 1.5 | 1.1 | ≤100℃ | |
1.6 | 2.4 | 1.76 | ≤100℃ | |

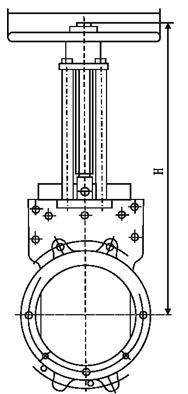

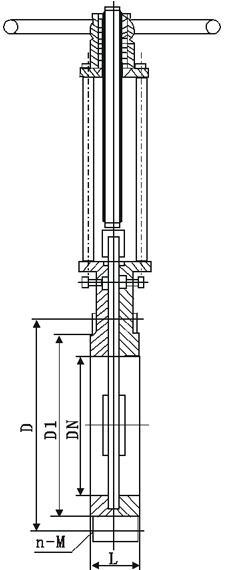

主要外形及連接尺寸(mm)
公稱壓力mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 295 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 305 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 330 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 380 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 415 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 490 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 550 | 8-M20 |
250 | 70 | 70 | 350 | 318 | 693 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 796 | 12-M20 |
350 | 80 | 80 | 460 | 430 | 895 | 16-M20 |
400 | 90 | 90 | 515 | 482 | 1004 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1110 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1210 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 1460 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 1680 | 24-M27 |
800 | 190 | 190 | 950 | 898 | 1910 | 24-M30 |
900 | 203 | 203 |
