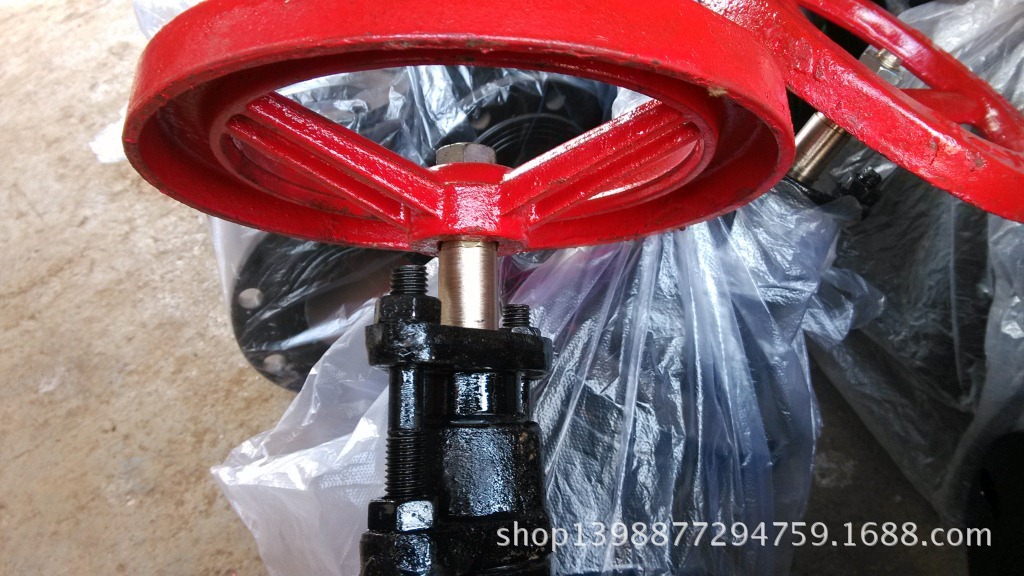

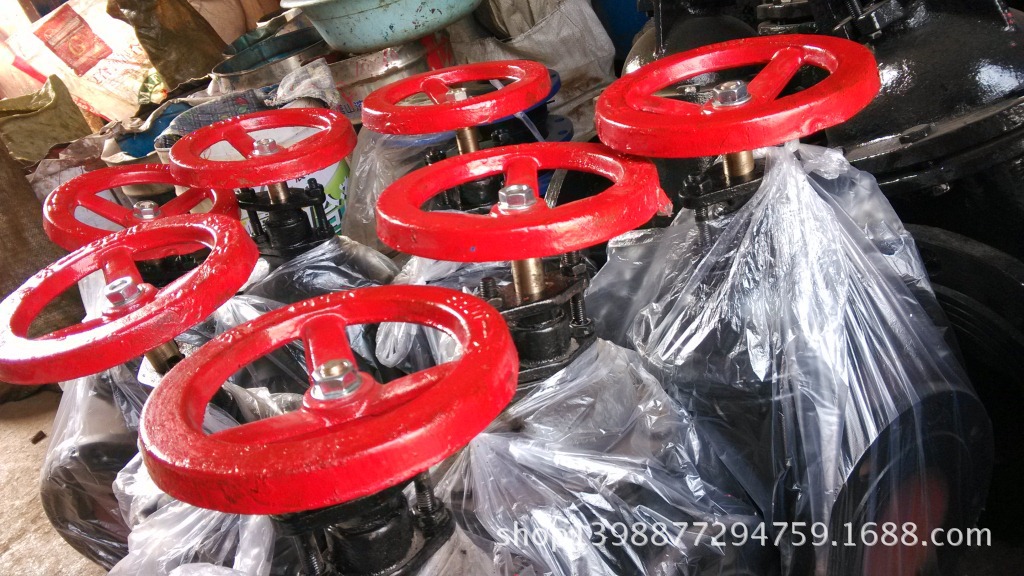

暗桿閘閥(Z45T-10)
Z45T-10型DN200暗桿楔式單閘板閘閥；手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力PN10，閥體材料為灰鑄鐵的閘閥。
主要零件材料
零件名稱 | 材料 |
閥體、閥蓋、手輪 | 灰鑄鐵 |
閥板 | 灰鑄鐵＋銅 |

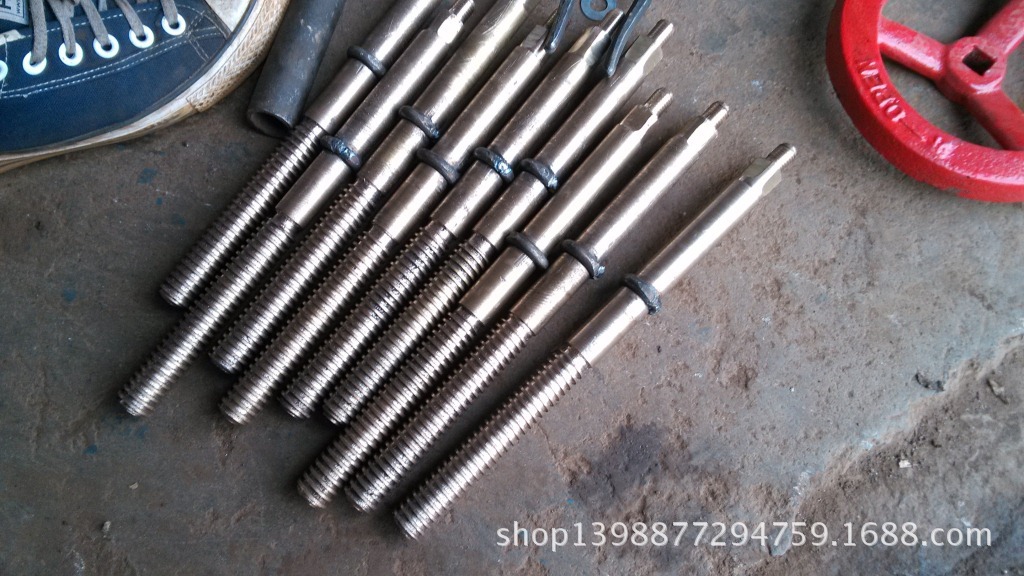

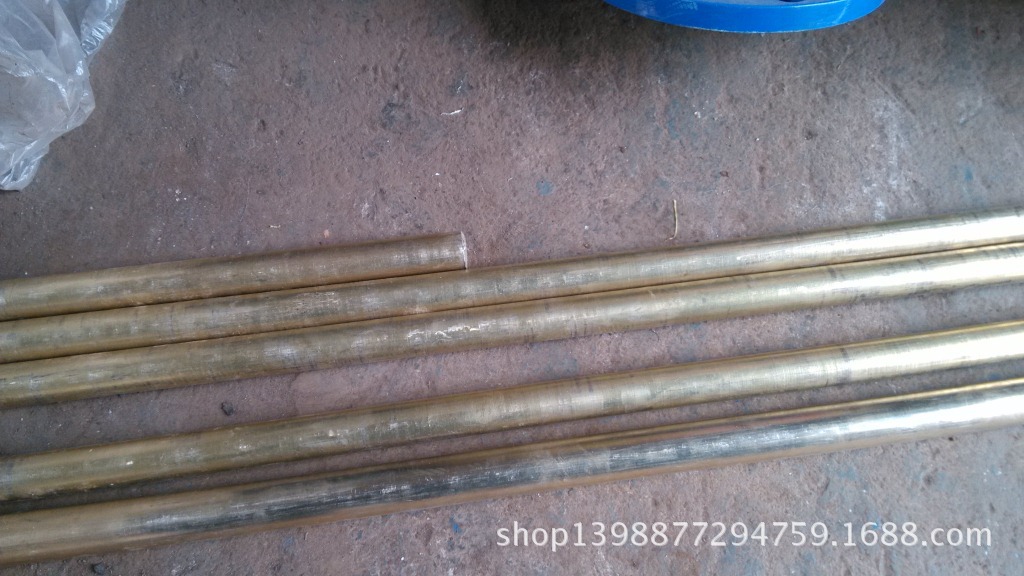

閥桿 | 銅 |
閥桿螺母 | 銅（鐵） |
性能規范
型號 | 公稱壓力 (MPa) | 試驗壓力 | 工作溫度 (℃) | 適用介質 | |
強度(水) | 密封(水) | ||||
Z45T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 水、蒸氣 |

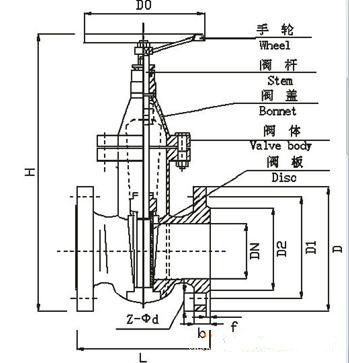

外型尺寸和連接尺寸
型號 | 公稱通徑 | 尺寸 | 重量 | |||||
L | D | D1 | D2 | b-f | Z-φd | |||
Z45T-10
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 11 |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 12 | |
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | 13 | |
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | 15 | |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 18 | |
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | 28 | |
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | 37 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 61 | |
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 | 100 | |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | 130 | |
