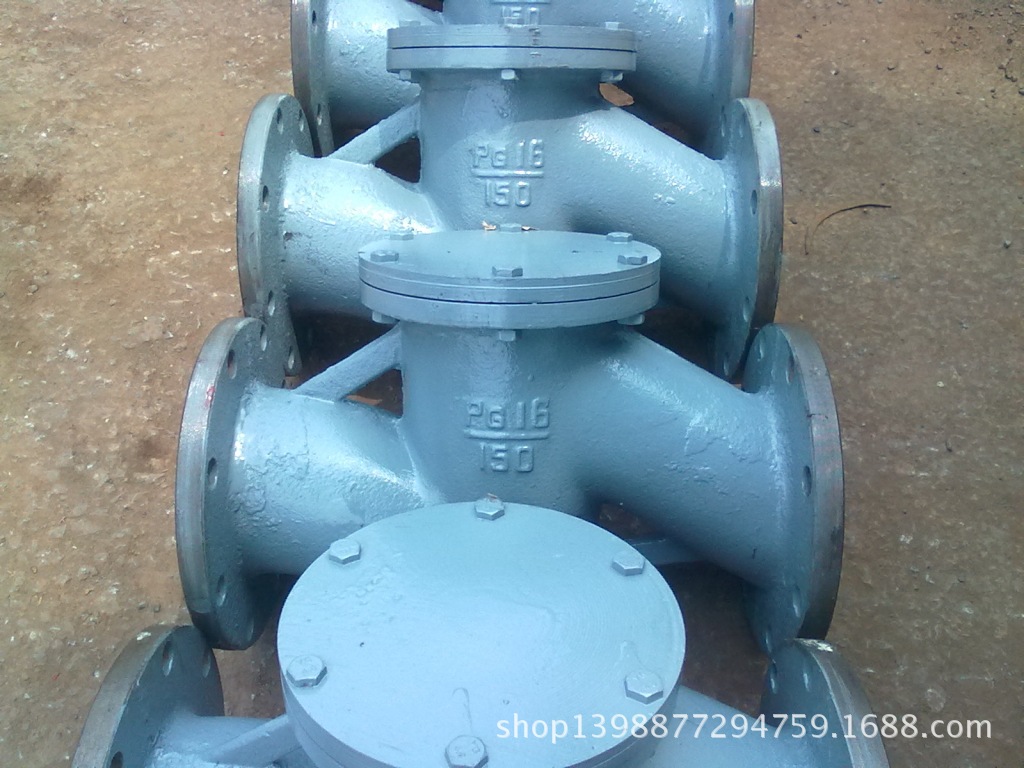

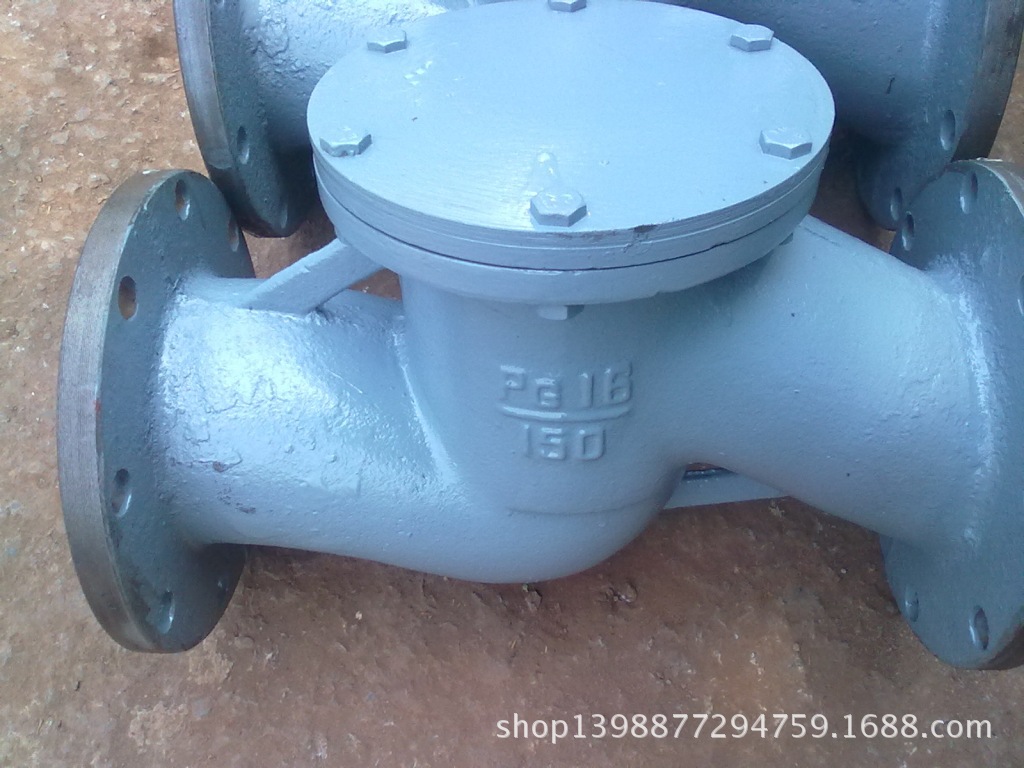

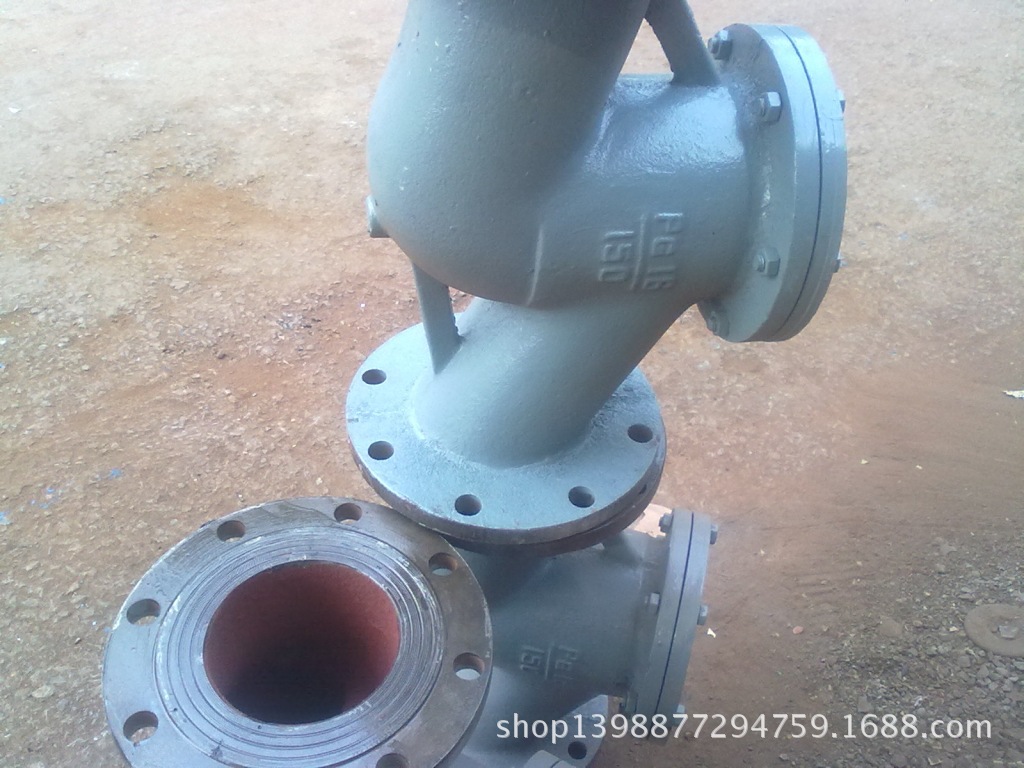

升降式止回閥（H41H-16）
選材考究，符合國際。密封副配對**合理，閥瓣、閥座密封面采用鐵基合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。本閥門適用于工作溫度≤350℃的水、蒸汽、石油產品等介質管路上,作單向啟閉用。
產品性能描述
主要性能參數
型號 | H4IH-16 | |
公稱壓力（MPa) | 1.6 | |
試驗壓力（MPa) | 強度 | 2.4 |
密封 | 1.8 | |
適用溫度（℃） | ≤200 | |
適用介質 | 水、蒸汽、油品 | |
主要零件材料
型號 | 閥體、閥蓋 | 閥座、閥瓣 | 墊片 |
H4IH-16 | 灰鑄鐵 | 2Cr13 | 橡膠石棉板 |

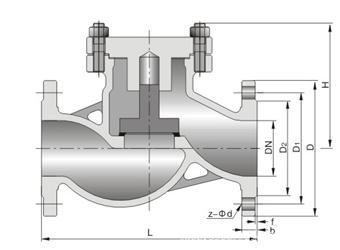

H41H-16型主要外形尺寸、連接尺寸及重量
公稱通徑 | L | D | D1 | D2 | b | Z-?d | H | S | 重量 |
40 | 200 | 150 | 110 | 88 | 18 | 4-?17.5 | 96 | 47 | 9 |
50 | 230 | 165 | 125 | 102 | 20 | 4-?17.5 | 103 | 56 | 11 |
65 | 290 | 185 | 145 | 122 | 20 | 4-?17.5 | 150 | 60 | 14 |
80 | 310 | 200 | 160 | 133 | 20 | 8-?17.5 | 156 | 17 | |
100 | 350 | 220 | 180 | 158 | 24 | 8-?17.5 | 166 | 22 | |
125 | 400 | 250 | 210 | 184 | 24 | 8-?17.5 | 201 | 34 | |
150 | 480 | 285 | 240 | 212 | 26 | 8-?22 | 238 | 49 | |
200 | 600 | 340 | 295 | 268 | 26 | 12-?22 | 268 | 120 | |
250 | 622 | 405 | 355 | 320 | 30 | 12-?26 | 298 | 150 |
