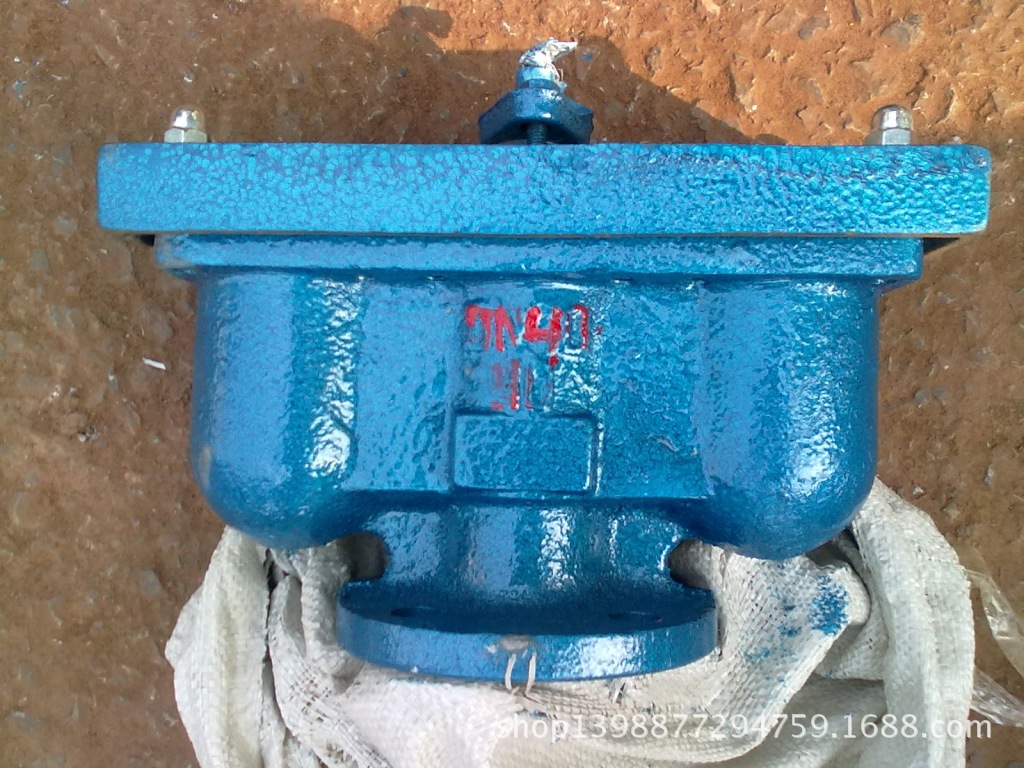

雙口排氣閥(QB2-10)
作用原理：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥體內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如果有少量氣體會集中到閥體內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
主要用途：
本閥適用于工業介質為水的管路上，作為快速排除管道內氣體設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓筒狀式閥體，內部主要有不銹鋼浮球及塞頭。本閥裝設于泵出口處或送配水管線中，用以大量排除管道中的集結空氣，以增進水管及抽水機使用效率,并且當管內出現負壓力時，此閥還能迅速吸入空氣，以防止管線因負壓產生損壞。
主要特點：
1.能排除管道中的氣體，減少阻力節約能源。
2.當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3.排氣能力是普通雙孔排氣閥多倍。
4.浮球托架為不銹鋼，使用壽命長，安全可靠。
主要技術參數：
1.介質：清水
2.溫度：常溫
3.殼體強度試驗壓力：1.5Mpa,無損壞。
4.浮球密封試驗壓力：0.05——1.1Mpa無漏水。
5.閥體材料：灰鑄鐵HT200
6.浮球與塞頭：不銹鋼
7.密封材料：丁氰橡膠
型號 | 公稱 通徑 | 尺寸 | ||||
D | D1 | D2 | L | Z-d | ||
QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-18 |
50 | 160 | 125 | 100 | 430 | 4-18 | |
65 | 195 | 160 | 135 | 470 | 4-18 | |
80 | 195 | 160 | 135 | 470 | 4-18 | |
100 | 215 | 180 | 155 | 500 | 4-18 | |
125 | 245 | 210 | 185 | 540 | 8-20 | |
150 | 280 | 240 | 210 | 540 | 8-20 | |
200 | 335 | 295 | 265 | 700 | 8-20 | |
QB2-10雙口排氣閥每小時排氣量表:按每秒流速1.5-3.0米
規格 | 50 | 65 | 100 | 150 | 200 |
立方米/小時 | 6.5-13 | 6.5-13 | 10-20 | 19-38 | 31-62 |
