工作原理：

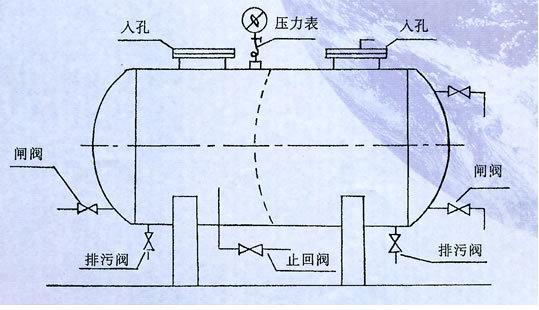

無塔供水器由罐體、控制箱、壓力表、閥門等設備組成。本設備采用氣壓式供水。利用密封罐體，使局部增壓達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體使罐內氣體受到壓縮，壓力逐漸增大。當壓力達到指定上限時電接點壓力表通過控制柜使泵自動停止。設備中的水壓高于外界壓力，自動送水至供水網管。當罐體內水位下降，氣壓減小到指定的下限位置時，電接點壓力表通過控制柜使水泵重新啟動。如此反復，使設備不停供水。本設備不需配備專職操作人員。
特點：
設備突出優點是，不需建造水塔，投資小，占地少，采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后數年不需看管。供水戶在20-2000戶。日供水量在20-50000m3，供水高度達150米，即50層樓房。設備采用全封閉處理，直接與泵管連接。水與外界空氣不直接接觸，保證了水質不受污染，符合質檢部門所要求的飲用水衛生標準。
家庭用罐：
1.0.4立方-1立方的罐，一般用于實現家庭用水或者太陽能用水。它有罐體、控制器、壓力表、閥門、水泵組成。
水泵：一般為家用的螺桿泵，俗稱大頭泵，該泵耗費功率小，省電、費用低廉，而且經久耐用。

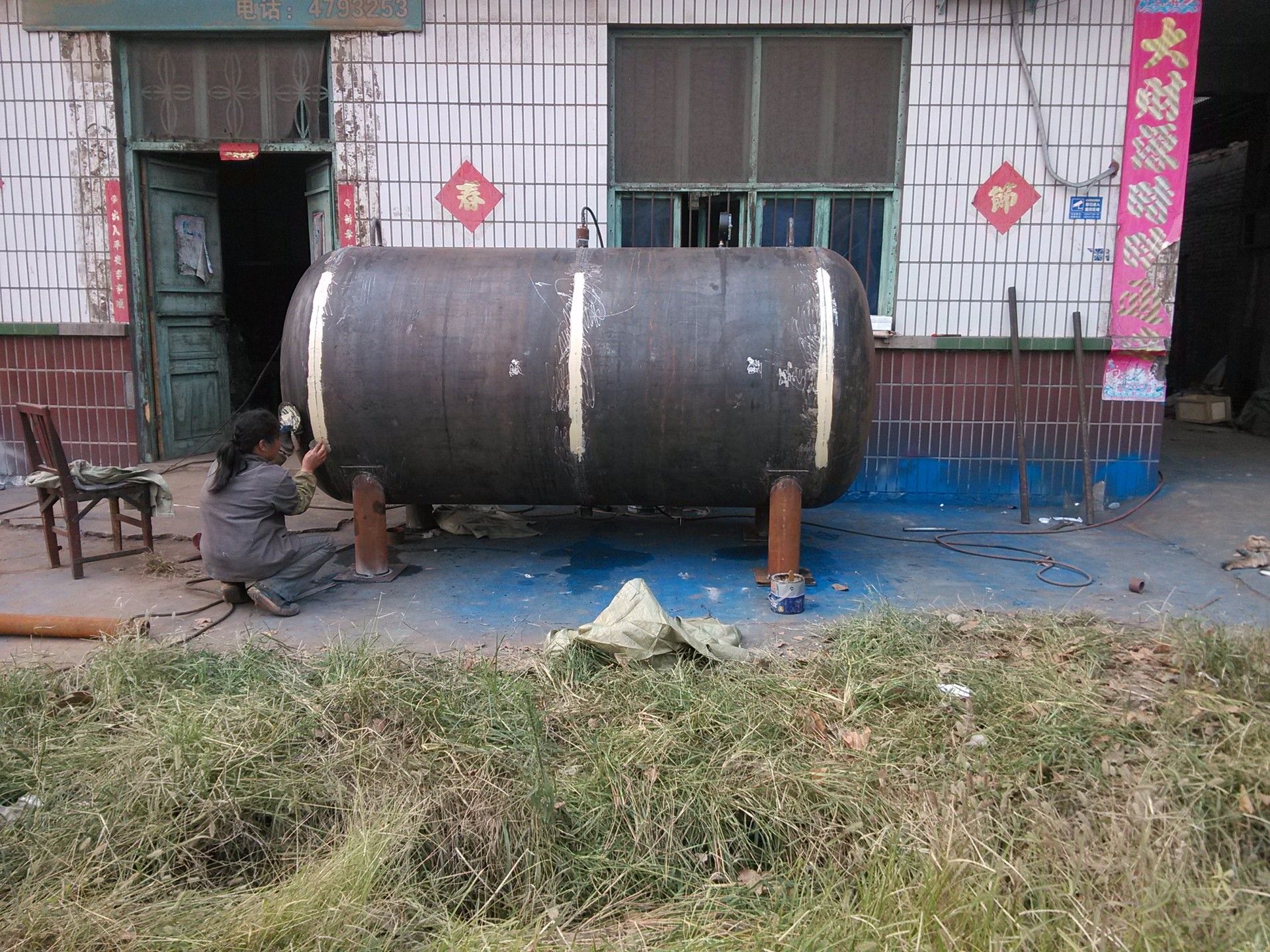

2.罐體為鋼板焊接，上下兩個封頭，中間為罐體。罐體內外防腐。
3.控制器，壓力表，這是一套，作為控制水泵及自動上下水，壓力表可調節一個*高壓和一個*低壓，在*低壓時，控制器會自動控制水泵上水，在*高壓時，控制器會控制水泵停止供水，這樣循環往復，實現全自動供水。
4.閥門，主要是球閥，安裝在罐體的底部實現排污的目的。還有止回閥，閘閥，一個安裝在罐體的進水處，一個安裝在罐體的出水處，這樣可以很好的控制水不逆流，使水泵免受傷害。
工業用罐：
1．1立方-50立方的無塔供水器。它由罐體、控制箱、壓力表、閥門、水泵組成。
2.罐體材質與家用罐大致相同，但工業用罐所需要的鋼板厚度較厚，可以承擔更高的壓力，實現遠距離供水或者長時間供水。客戶在選儲水罐時一定要說明需要儲水罐的厚度，還要標明是不是需要人工口，人工口可以方便罐體維修。
3.控制箱，使用三相電。
4.水泵一般選用潛水泵，可實現深度取水。特別注意如果下水深度超過30米一定要配備排氣閥，以免抽水時產生的負壓對罐體產生影響。
5.閥門主要是閘閥，球閥，止回閥還有安全閥。注意一定要配帶安全閥，因為工業用罐一般所使用的壓力很大，安全閥能在*高壓時對罐體實現保護。
型號說明：

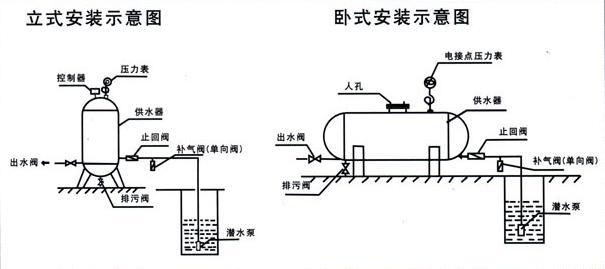

1、HDGS-1.0 L型系列無塔供水設備
設備噸位為2-10噸，系立式設備，具有占地面積小的優點，以水井或蓄水池做水源，適用于地面面積小，用水量少的用戶。
2 HDGS-1.0 W型系列無塔供水設備

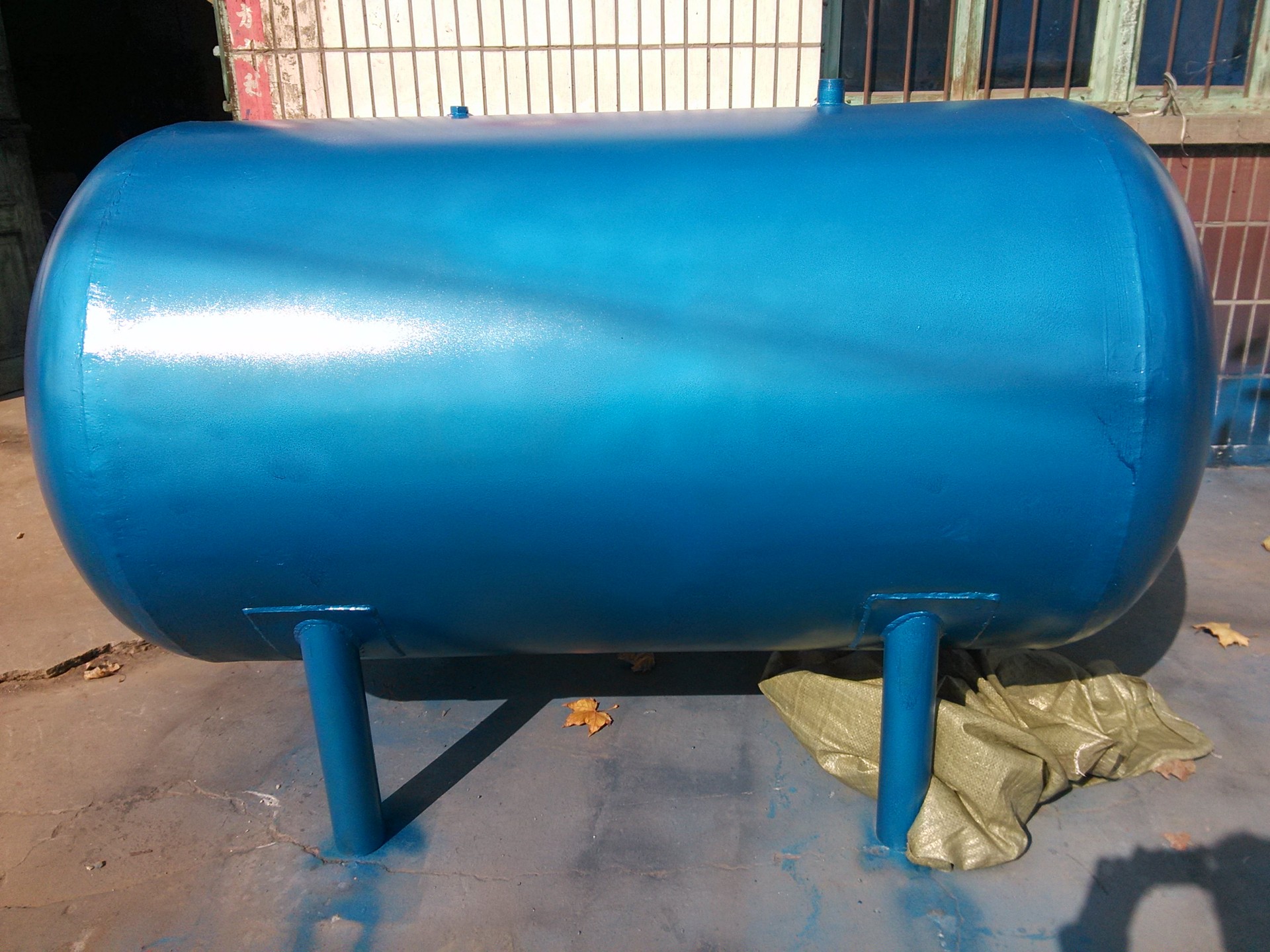

設備噸位為2-60噸，系臥式供水設備，以水井或蓄水池做水源，適用于企業事業單位，農村等用水量較大的用戶使用。
技術參數:
型號 | 容積(M3) | 水泵功率(KW) | 揚程(M) | 罐體尺寸(MM) | *高工作壓力 (MPa) |
HDGS-0.12-L | 0.12 | 0.75 | 40 | 400×1150 | 0.4 |
HDGS-0.2-L | 0.2 | 1 | 40 | 500×650 | 0.4 |
HDGS-0.3-L | 0.3 | 1.1 | 40 | 500×750 | 0.4 |
HDGS-0.4-L | 0.4 | 1.5 | 40 | 500×1000 | 0.4 |
HDGS-0.5-L | 0.5 | 1.5 | 40 | 600×1000 | 0.4 |
HDGS-1-L | 1 | 1.5-2.2 | 40 | 800×1510 | 0.4 |
HDGS-1.5-L | 1.5 | 2-2.2 | 40 | 1000×1510 | 0.4 |
HDGS-2-L | 2 | 2-2.2 | 40 | 1200×1510 | 0.6 |
HDGS-3-W | 3 | 2.2-2.5 | 60 | 1200×1900 | 0.6 |
HDGS-4-W | 4 | 2.2-2.5 | 60 | 1400×3000 | 0.6 |
HDGS-2-W | 2 | 2-2.2 | 60 | 1200×1510 | 0.6 |
HDGS-3-W | 3 | 2.2-5 | 60 | 1200×1900 | 0.6 |
HDGS-4-W | 4 | 2.2-5 | 60 | 1400×3000 | 0.6 |
HDGS-5-W | 5 | 2.5-5 | 60 | 1400×2520 | 0.6 |
HDGS-10-W | 10 | 5-7.5 | 60 | 1800×3020 | 0.6 |
HDGS-15-W | 15 | 7.5-10 | 60 | 2000×5100 | 0.6 |
HDGS-20-W | 20 | 10-12 | 60 | 2100×6000 | 0.6 |
HDGS-30-W | 30 | 15-18 | 60 | 2400×7100 | 0.6 |
HDGS-40-W | 40 | 15-20 | 60 | 3000×6000 | 0.6 |
HDGS-50-W | 50 | 15-20 | 60 | 2800×8600 | 0.6 |
HDGS-60-W | 60 | 15-20 | 60 | 3000×9000 | 0.6 |
安裝使用：
1、本設備安裝應選擇通風良好、灰塵少、不潮濕的場地，環境濕度為-10℃－40℃。在室外應設防雨，防雷等設施。
2、為方便設備安裝、保養、設備四周應留70cm空間，人孔處應保留1.5m空間，四周地面應設排水溝。

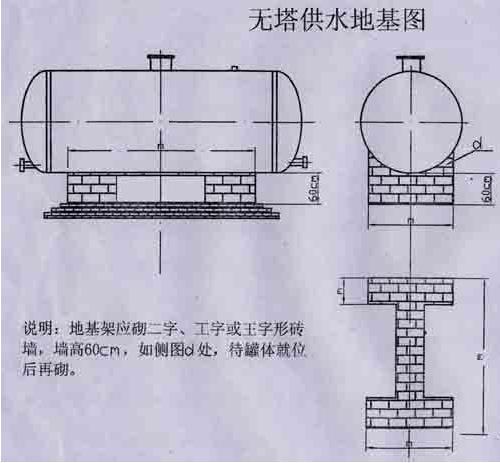

3、選定場地后，要處理好地基、在用砼澆注或用磚石砌筑罐體支承座。(參照設備地基圖)待基座初凝后，在吊裝罐體并放穩，隨后安裝附件，接通電源。
4、在試車前，應先關閉供水閥，檢查各密封閥情況，不允許有泄露現象，開車后，應注意機泵轉向。當壓力表指針到上限時，機泵自動停止。打開供水閥，即可正常供水、如需定時供水，可把選擇開關扳到手動位置。
5、本設備泵機組應經常檢查，定期保養并加注潤滑油。離心泵和止回閥如發現漏水現象，應及時緊固法蘭螺絲或更換石棉根，檢查機泵底腳螺栓不能松動，以防損壞機器。
6、電器自動控制系統，應防水、防塵、經常檢查線路絕緣情況，連接螺栓是否松動和保險絲完好等情況。壓力表外部*好用透明材料包裹，以防損壞。
7、罐體如發現漆皮脫落，應及時涂漆保養，以延長使用壽命。
訂貨須知：
1.請選擇好無塔供水設備的型號。無塔供水設備主要型號為0.4m3-50m3。0.4m3-1m3的主要是家用罐，2m3-50m3的主要是工業用罐，請客戶根據情況選用設備。
2.根據使用的壓力情況選擇貨皮厚度。一個壓力向上供水可達10米，平走可達100米，請客戶根據情況選擇，一般需4個壓力以下就選擇2.5-4mm厚的鋼板，4-6個壓力就選4-5mm厚的鋼板，壓力越大需要的鋼板厚度越厚。
