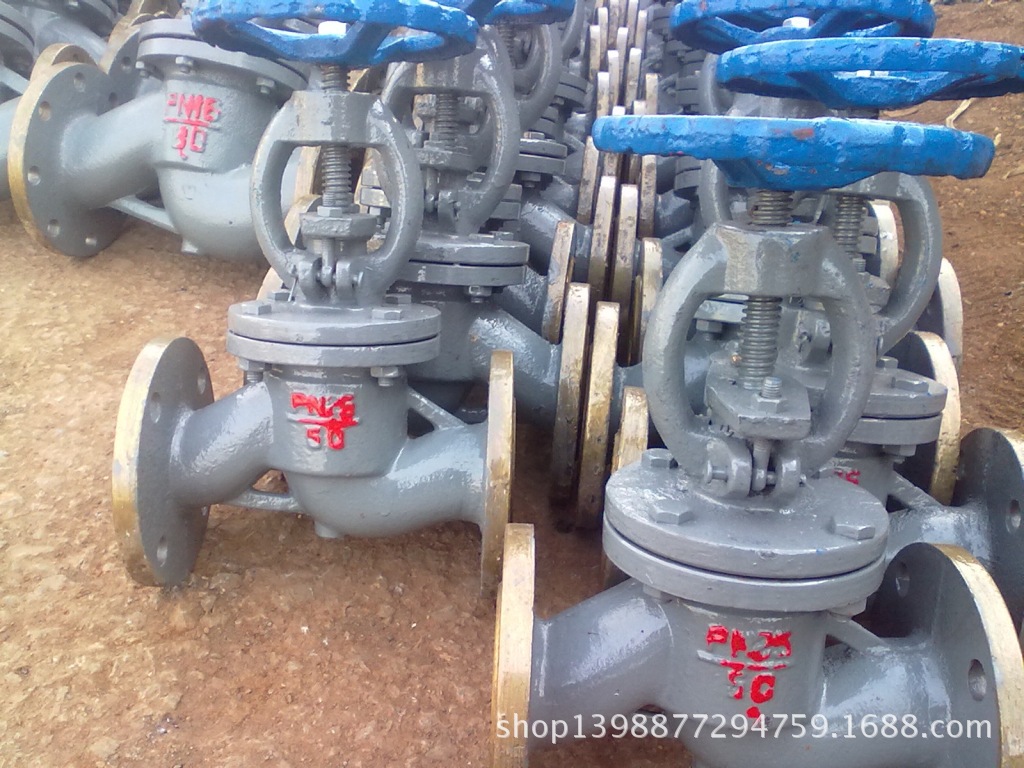

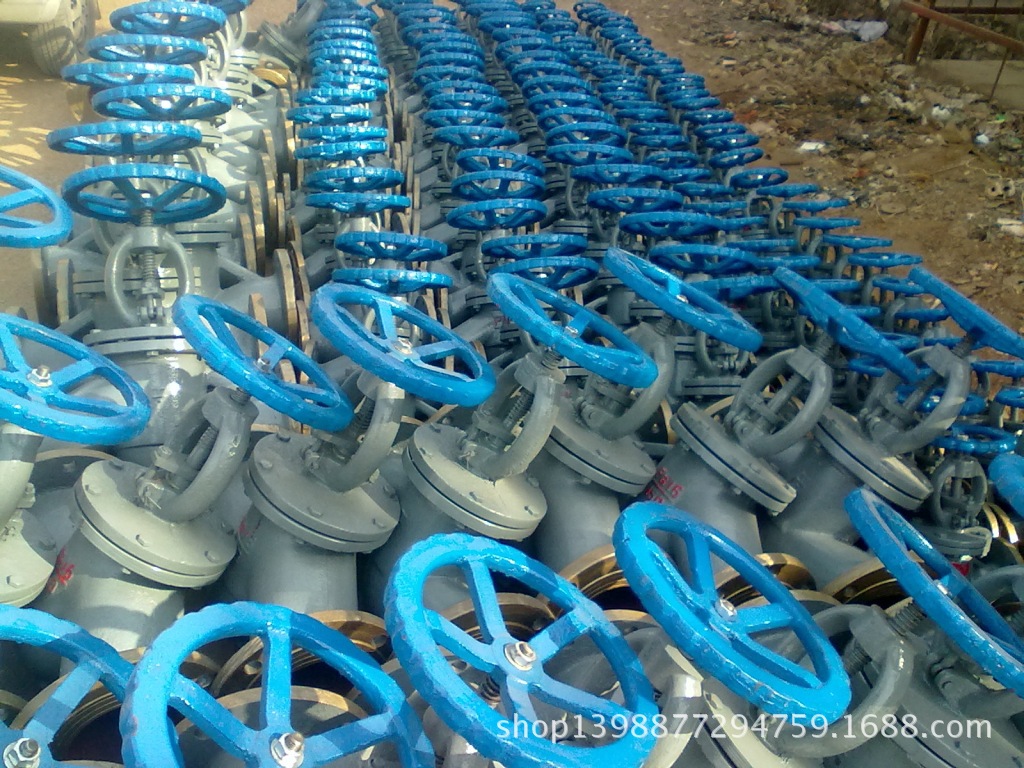

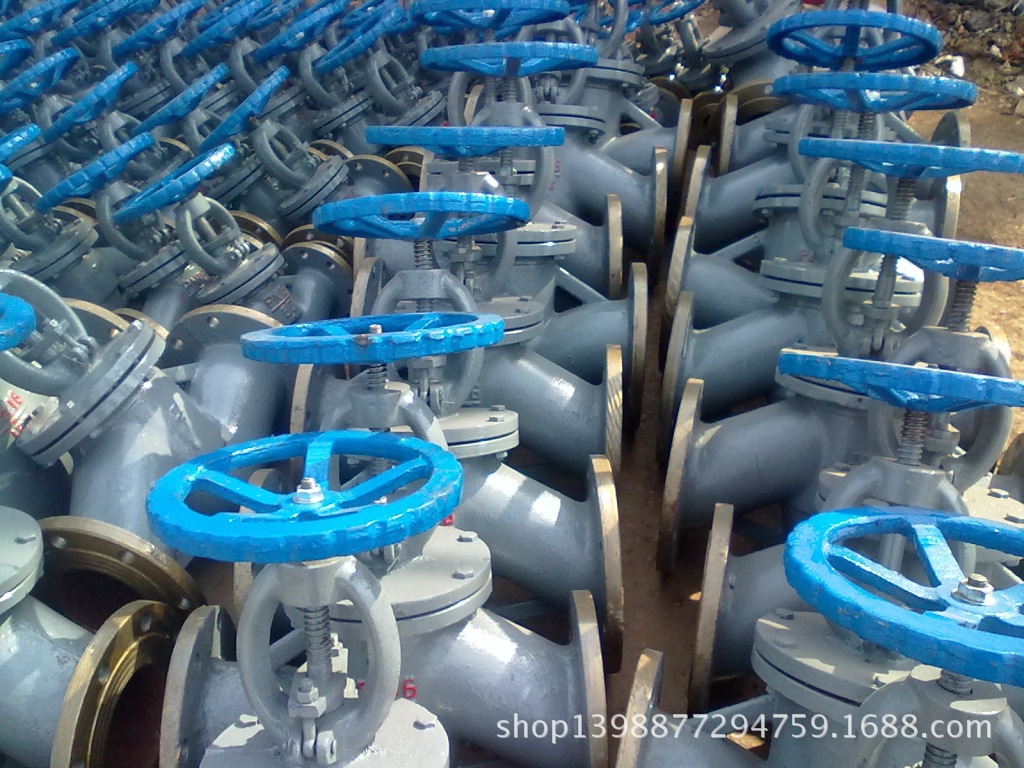

截止閥(J41H-16)
J41H－16 型截止閥：手動、法蘭連接、直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16的截止閥。
產品性能：
性能規范：
公稱壓力（MPa) | 試驗壓力（MPa) | 工作溫度（℃） | 適用介質 | |
強度 | 密封 | |||
1.6 | 2.4 | 1.8 | ≤200 | 水、蒸汽、油品 |
主要零件材料
型號 | 閥體、閥蓋 | 閥桿、閥座、閥瓣 | 填料 |
J4IH-16 | 灰鑄鐵 | 2Cr13 | 柔性石墨 |

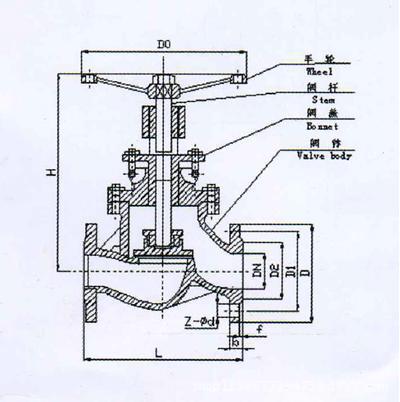

主要外形尺寸、連接尺寸及重量
公稱通經（mm) | L | D | D1 | D2 | b | Z-φd | H | H2 | D0 | 重量(kg) |
40 | 200 | 150 | 110 | 88 | 18 | 4-φ17.5 | 182 | 206 | 160 | 11 |
50 | 230 | 165 | 125 | 102 | 20 | 4-φ17.5 | 188 | 225 | 160 | 13 |
65 | 290 | 185 | 145 | 122 | 20 | 4-φ17.5 | 342 | 382 | 200 | 18 |
80 | 310 | 200 | 160 | 133 | 20 | 8-φ17.5 | 347 | 408 | 240 | 23 |
100 | 350 | 220 | 180 | 158 | 24 | 8-φ17.5 | 365 | 453 | 240 | 27 |
125 | 400 | 250 | 210 | 184 | 24 | 8-φ17.5 | 422 | 486 | 280 | 43 |
150 | 480 | 285 | 240 | 212 | 26 | 8-φ22 | 485 | 566 | 360 | 57 |
200 | 600 | 340 | 295 | 268 | 26 | 12-φ22 | 568 | 648 | 480 | 98 |
250 | 622 | 405 | 355 | 320 | 30 | 12-φ22 | 780 | 860 | 480 | 140 |
300 | 650 | 460 | 410 | 370 | 30 | 12-φ26 | 820 | 900 | 520 | 200 |
