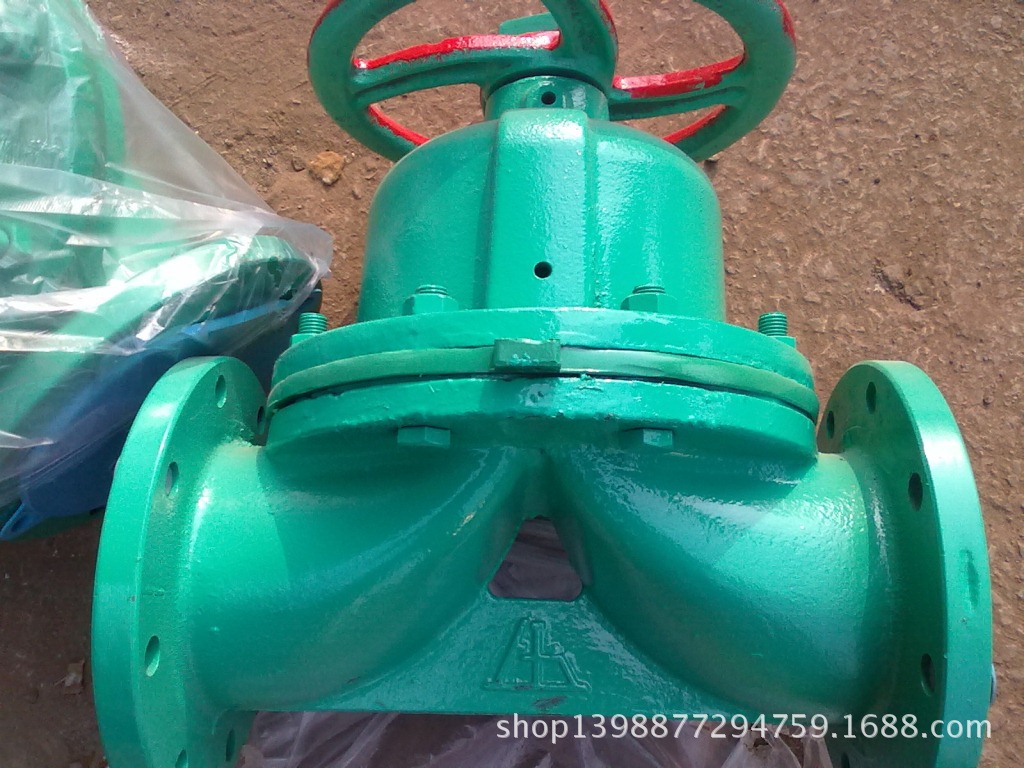

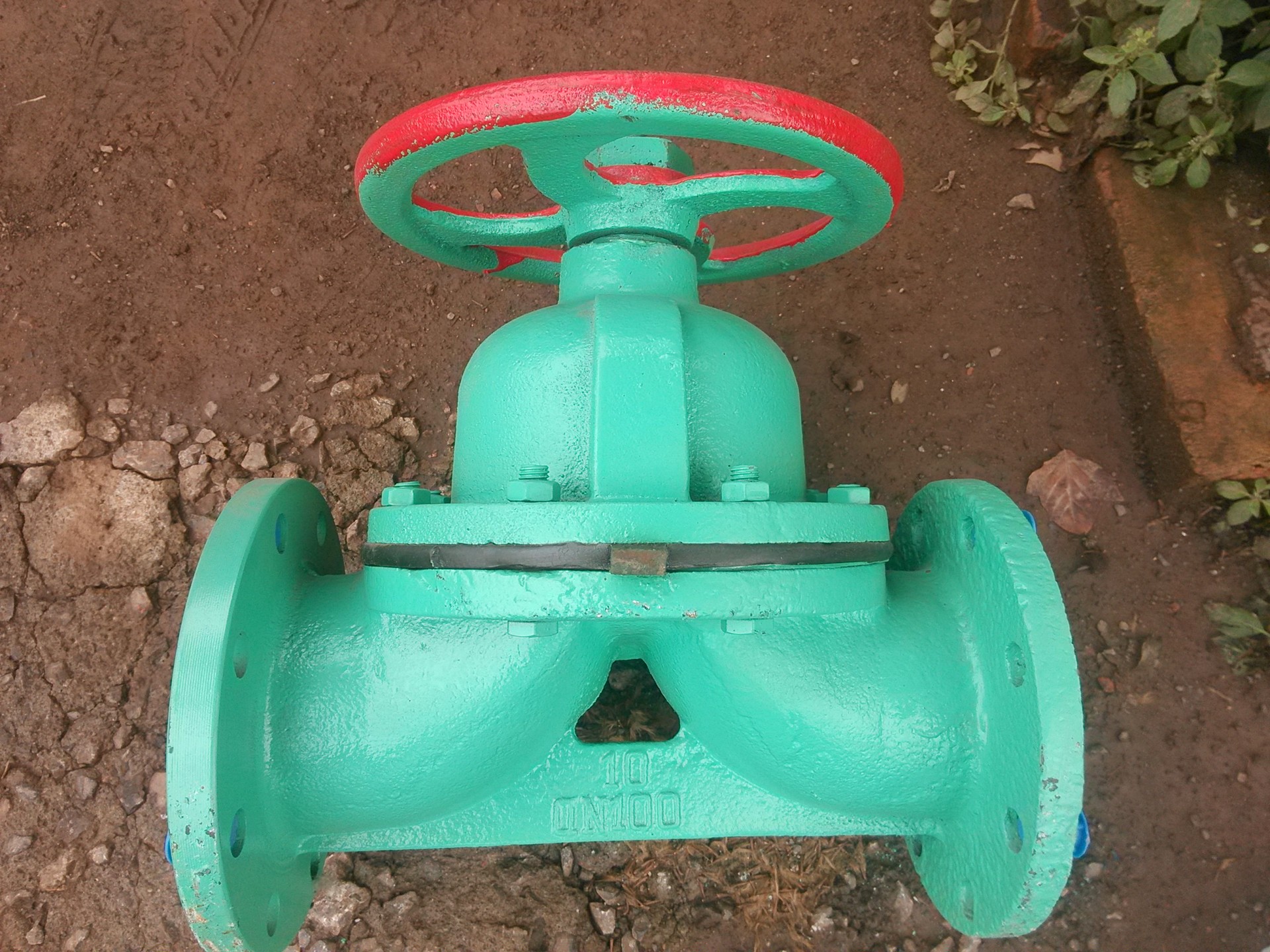

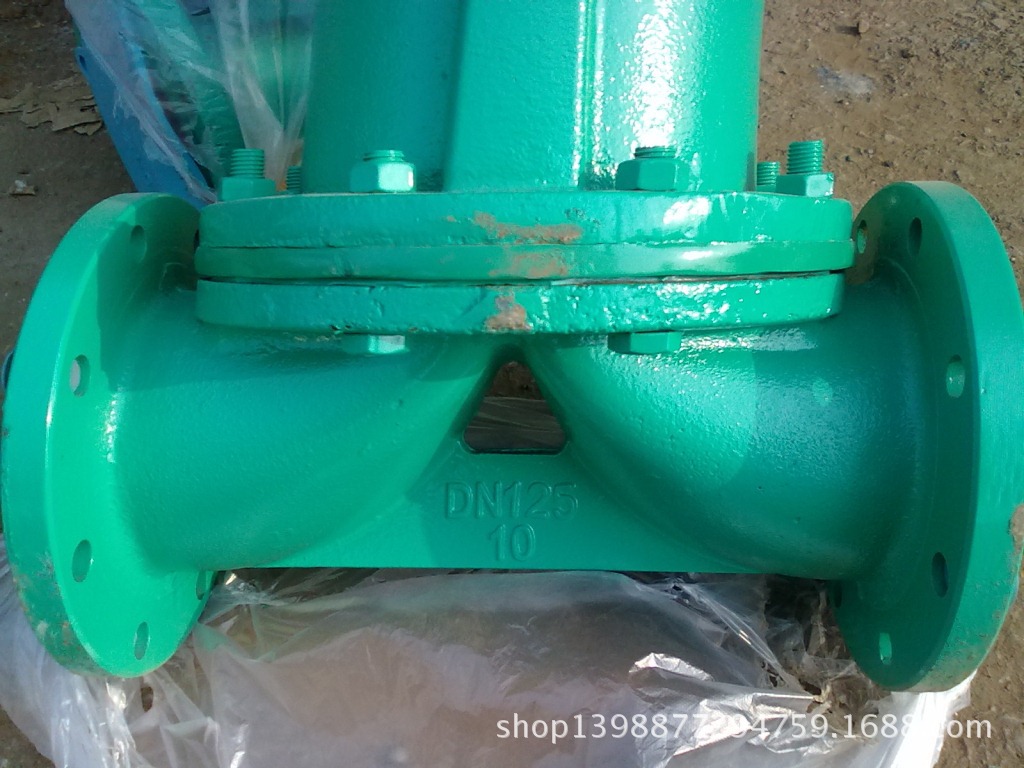

隔膜閥是一種特殊形式的截斷閥。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
隔膜閥的特點如下：
*突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用。
隔膜閥原理：以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。特點：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便；
公稱通徑(DN) | 標準值 | ||||||
L | D | D1 | D2 | f | b | Z-φd | |
40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 300 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 460 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 570 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 678 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 786 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
安裝與維護
①隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
②橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
③手輪或傳動機構，不允許作起吊用，并嚴禁碰撞。
④手動操作隔膜閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
⑤隔膜閥應存放在干燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處于微開啟狀態.
