球閥的關閉件是球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
本閥適用于溫度《150攝氏度的水，蒸氣等非腐蝕性介質的管路上，作啟閉用，其*大優點為啟閉迅速。
主要零件材料
零件名稱 | 材料 |
閥體、球體 | 灰鑄鐵 |
閥桿 | 碳鋼或2Cr13 |
密封圈 | F4或柔性石墨 |
性能規范
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度(水) | 密封(水) | ||||
Q41F-16 | 1.6 | 2.4 | 1.8 | ≦150 | 水、蒸汽、油品 |

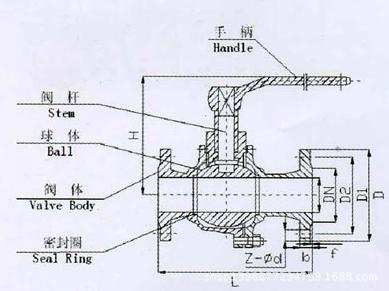

外形尺寸和連接尺寸
型號 | 公稱通徑DN | 尺寸 | ||||||
L | D | D1 | D2 | b-f | Z-d | H | ||
Q41F-16 | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 150 |
50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 190 | |
65 | 222 | 180 | 145 | 120 | 20-3 | 4-18 | 195 | |
80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 215 | |
100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 250 | |
